icotek – Innovationsführer im Kabelmanagement
Überall, wo eine sichere Verbindung von Maschinen und Anlagen gefordert wird, kommen die icotek Kabeldurchführungen zum Einsatz. Aber auch für Anwendungsbereiche, bei denen Extrembelastungen durch Wasser, Staub, Vibrationen oder extreme Temperaturen auftreten, bietet icotek robuste und zuverlässige Lösungen zur Durchführung, Führung und Zugentlastung elektrischer, pneumatischer und hydraulischer Leitungen.
icotek entwickelt seit 1995 hochqualitative und innovative Systeme in den Bereichen Kabeldurchführungen, Kabelverschraubungen und Lösungen zur EMV-Abschirmung im Maschinen- und Anlagenbau.
Von unserem Hauptstandort in Eschach, Baden-Württemberg sowie unseren Tochtergesellschaften in Europa, Asien und Amerika vertreiben wir unsere patentierten Kabelmanagement-Systeme in die ganze Welt.
Zu unserem stetig wachsenden Sortiment gehören unter anderem Kabeleinführungssysteme für konfektionierte und nicht-konfektionierte Leitungen sowie Produkte zur EMV-Abschirmung.
Our product groups
Our application areas / Solutions
Keywords
- Automatisierung
- Maschinenbau
- Lebensmitteltechnik
- Reinraum
- Schaltschrankbau
Our Products

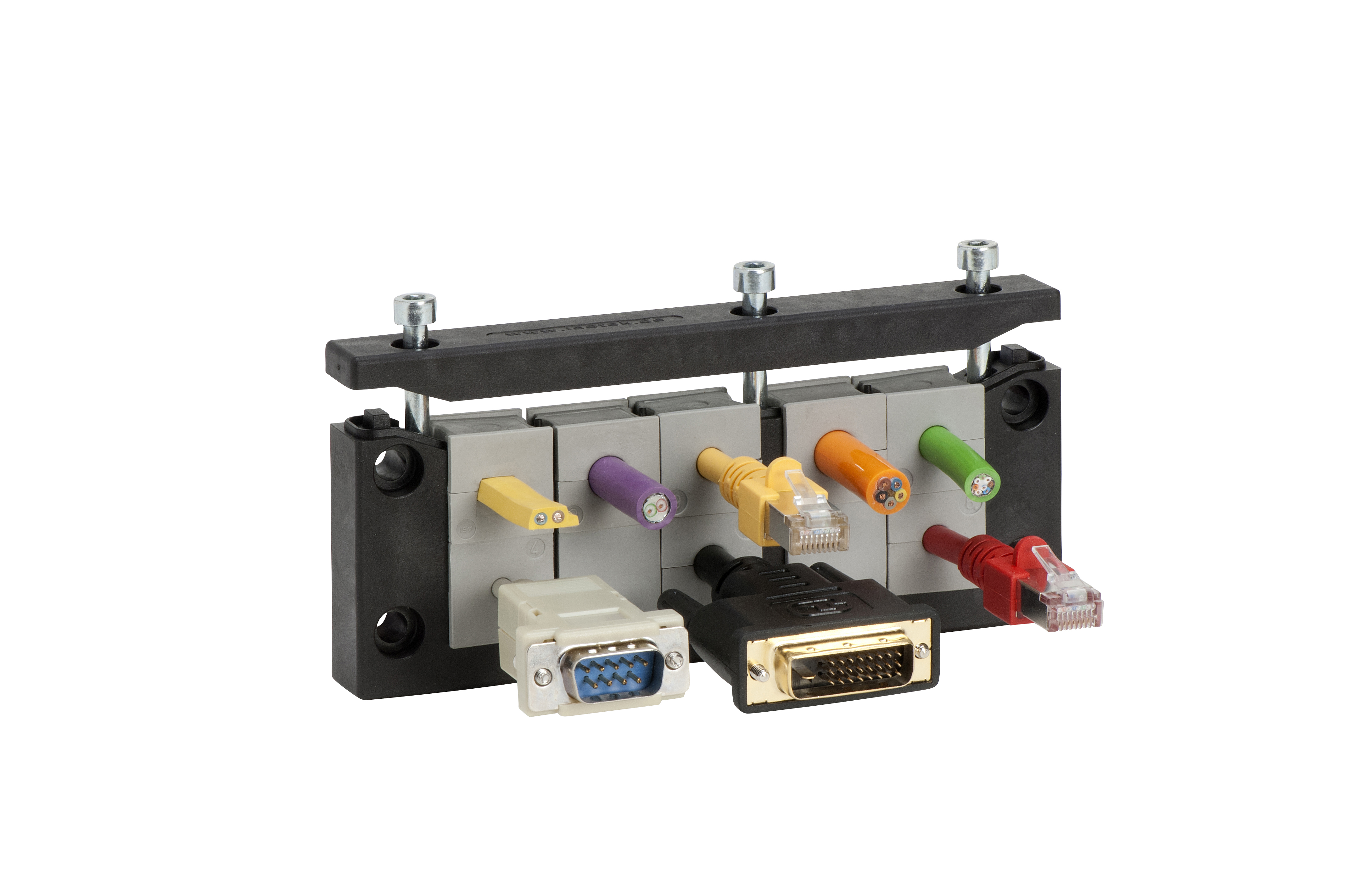

KEL-ER CR Kabeleinführungsleisten, teilbar für den Einsatz im Reinraum / IP66 / UL Type 12/4X
Teilbare Kabeleinführung für Leitungen mit Stecker. Abhängig von der Baugröße können Leitungen von 1 bis 16 mm (Einfachtüllen KT CR 1 - 15) bzw. 16 bis 35 mm (Einfachtüllen KT CR 16 - 34) Durchmesser eingeführt, mit IP66 / UL Type 12/4X* abgedichtet und zugleich nach DIN EN 62444 zugentlastet werden.
Die Kabeltüllen werden während der Montage automatisch im Rahmen fixiert. Nach vollständiger Bestückung wird der Abschlußdeckel aufgeschraubt.
Die Kabeleinführung KEL-ER CR passt auf Standardausbrüche für 10-, 16- und 24-polige schwere Steckverbinder. Für die Ausbruchbreite kann aber anstatt 36 mm auch bis zu 46 mm gewählt werden. So können auch Leitungen mit größeren konfektionierten Steckverbindern eingeführt werden. Die Baugröße KEL-ER-B CR setzt auf Ausbrüche 46 × 46 mm (z.B. für Regler, Zähler) auf.
Die einreihige Kabeleinführung KEL-ER-E CR zeichnet sich durch die Platz sparende Bauform aus und ist somit ideal bei beengten Platzverhältnissen und Leitungen mit flache Steckverbinder (z.B. Sub-D).
Durch die eingespritzte Dichtung und die Verwendung von Einfachtüllen erreicht die KEL-ER CR Reihe die Schutzarten IP66. Eine zusätzliche Flachdichtung für die Wandmontage ist im Lieferumfang enthalten.
Die Produkte mit Artikelendung .600 sind auf Partikelemission für die Reinraumklasse 1 gemäß ISO 14644-1 geprüft und zertifiziert. Die für diese Produkte eingesetzten Werkstoffe wurden auf Ausgasung nach VOC/SVOC (ISO 14644-8; ISO 16000-6,-9,-11,-25, VDI 2083 Blatt 17) geprüft und zertifiziert.
Die Produkte mit der Artikelendung .601 sind auf Partikelemission für die Reinraumklasse 1 gemäß ISO 14644-1 geprüft und zertifiziert.
Vorteile
- Garantieerhalt konfektionierter Leitungen
- Nachrüstungen, Servicearbeiten problemlos und schnell durchführbar
- Hohe Packungsdichte, große Variabilität
- Zugentlastung gemäß DIN EN 62444
- Hohe Stabilität, vibrationssicher
- Platz sparende, kompakte Bauform

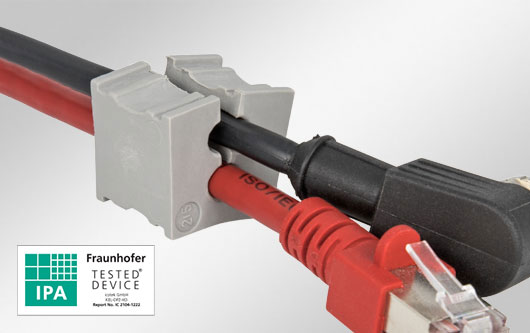

KT CR multi | KT CR spezial | Mehrfach-Kabeltüllen / Sondertüllen für den Einsatz im Reinraum, 1 - 8 mm / IP54 / UL Type 12
Die Tülleneinsätze der Baureihe KT CR multi kommen in folgenden Reinraum-Kabeleinführungssystemen zum Einsatz:
- KEL-U CR Kabeleinführungsleisten
Die Mehrfach-Kabeltüllen sowie Sondertüllen ermöglichen eine Abdichtung der Leitungen mit IP54 / UL Type 12.
Durch den Einsatz von Mehrfach-Kabeltüllen kann die Packungsdichte der Kabeleinführung massiv erhöht werden. Diverse Sondertüllen erhöhen die Variabilität der Kabeleinführung. Die große Adaptertülle ATG CR bietet die Möglichkeit, eine kleine Kabeltülle KT CR aufzunehmen und somit den Klemmbereich bis auf 1 mm zu reduzieren.
Bei der mehrstöckigen Montage der kleinen Kabeltüllen ist darauf zu achten, dass die planen Tüllenseiten jeweils zueinander zeigen.
Die Produkte mit Artikelendung .600 sind auf Partikelemission für die Reinraumklasse 1 gemäß ISO 14644-1 geprüft und zertifiziert. Die für diese Produkte eingesetzten Werkstoffe wurden auf Ausgasung nach VOC/SVOC (ISO 14644-8; ISO 16000-6,-9,-11,-25, VDI 2083 Blatt 17) geprüft und zertifiziert.
Die Produkte mit der Artikelendung .601 sind auf Partikelemission für die Reinraumklasse 1 gemäß ISO 14644-1 geprüft und zertifiziert.
Vorteile
- Ermöglichen Einführung von konfektionierten Leitungen durch Kabeleinführungsrahmen und teilbare Kabelverschraubungen
- Erhältlich für eine große Bandbreite an Kabeldurchmessern
- Wesentliche Erhöhung der Packungsdichte durch Zweifach- und Vierfach-Tüllen

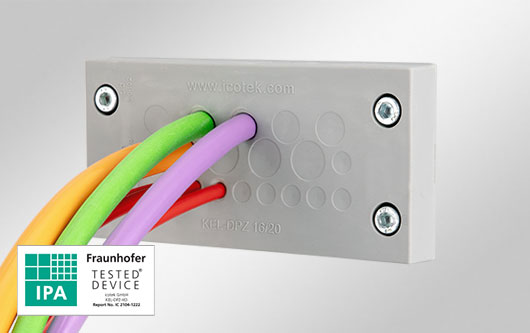

KEL-DPZ CR Kabeldurchführungsplatten für den Einsatz im Reinraum / bis IP66 / UL Type 12
Die Kabeldurchführungsplatten KEL-DPZ CR ermöglichen es, auf engstem Raum sehr viele Leitungen, auch mit unterschiedlichen Durchmessern von 1.5 bis 22 mm einzuführen und 2-fach bis IP65 / IP66 / UL Type 12 abzudichten. Gleichzeitig werden die durchgeführten Leitungen zugentlastet.
Die KEL-DPZ CR passt auf die Ausbrüche, die für 6-, 16- und 24-polige schwere Steckverbinder genormt sind. Mit der Baugröße KEL-DPZ-B CR lassen sich einer Nutzfläche von nur 46 × 46 mm bis zu 25 Leitungen einführen. Die kompakte KEL-DPZ-E CR ermöglicht die Einführung von bis zu 21 Leitungen durch einen Ausbruch von nur 18 × 112 mm.
Speziell für Rittal Klemmenkästen KL / KX wurde die KEL-DPZ-KX/KL CR (IP65) entwickelt. Bis zu 72 Leitungen lassen sich mit dieser Baugröße einführen. Die zur Montage erforderlichen Blechschrauben (gewindeformend) sind im Lieferumfang enthalten.
Die Bestückung mit elektrischen und pneumatischen Leitungen erfolgt in Sekundenschnelle. Hierzu wird die entsprechende Membran durchstoßen und die Leitungen einfach hindurch geschoben.
Die KEL-DPZ CR gibt es auch in runder Bauform mit metrischem Gewinde M25-M63.
Die Produkte mit Artikelendung .600 sind auf Partikelemission für die Reinraumklasse 1 gemäß ISO 14644-1 geprüft und zertifiziert. Die für diese Produkte eingesetzten Werkstoffe wurden auf Ausgasung nach VOC/SVOC (ISO 14644-8; ISO 16000-6,-9,-11,-25, VDI 2083 Blatt 17) geprüft und zertifiziert.
Die Produkte mit der Artikelendung .601 sind auf Partikelemission für die Reinraumklasse 1 gemäß ISO 14644-1 geprüft und zertifiziert.
Vorteile
- Schnelle Montage
- Hohe Packungsdichte
- Zertifizierte Schutzart bis IP66 (nach EN 60529)
- Automatisch abgedichtet und zugentlastet
- Hygienisches Design - keine Schmutznischen
- Platz sparende, kompakte Bauform

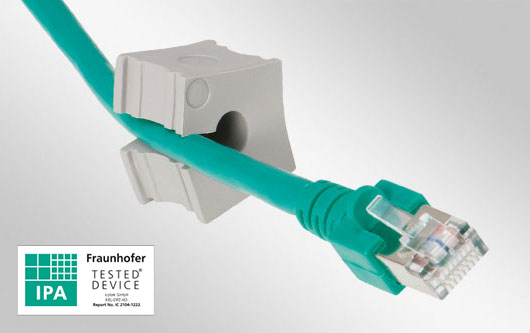

KT CR | Kabeltüllen für den Einsatz im Reinraum, 1 - 35 mm / IP66 / IP68 / UL Type 12/4X*
Die Tülleneinsätze der Baureihe KT CR kommen in folgenden Reinraum-Kabeleinführungssystemen zum Einsatz:
- KEL-ER CR Kabeleinführungsleisten
- KEL-U CR Kabeleinführungsleisten
In Verbindung mit KEL-ER CR Kabeleinführungsleisten ermöglichen die Einfach-Kabeltüllen eine Abdichtung der Leitungen mit bis zu IP66 / IP68 / UL Type 4X*.
Die Baureihe KT CR klein deckt den Durchmesserbereich 1 bis 15 mm, die Baureihe KT CR groß den Durchmesserbereich 16 bis 35 mm ab. Blindtüllen können nicht genutzte Tüllenplätze abdichten.
Bei der mehrstöckigen Montage der kleinen Kabeltüllen ist darauf zu achten, dass die planen Tüllenseiten jeweils zueinander zeigen.
Die Produkte mit Artikelendung .600 sind auf Partikelemission für die Reinraumklasse 1 gemäß ISO 14644-1 geprüft und zertifiziert. Die für diese Produkte eingesetzten Werkstoffe wurden auf Ausgasung nach VOC/SVOC (ISO 14644-8; ISO 16000-6,-9,-11,-25, VDI 2083 Blatt 17) geprüft und zertifiziert.
Die Produkte mit der Artikelendung .601 sind auf Partikelemission für die Reinraumklasse 1 gemäß ISO 14644-1 geprüft und zertifiziert.
Vorteile
- Ermöglichen Einführung von konfektionierten Leitungen durch Kabeleinführungsrahmen
- Erhältlich für eine große Bandbreite an Kabeldurchmessern
- Wesentliche Erhöhung der Packungsdichte durch Zweifach- und Vierfach-Tüllen

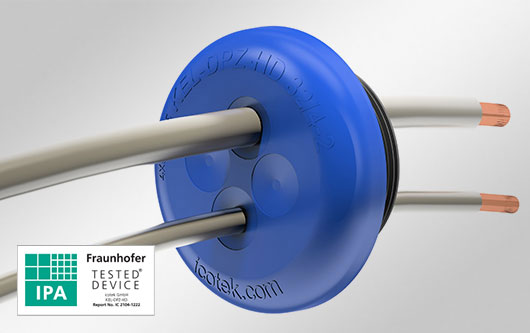

KEL-DPZ-HD CR Kabeldurchführungsplatten, rund für den Einsatz im Reinraum, M32 - M63 / IP66 / IP68, FDA-konform
Die neuen Kabeldurchführungsplatten KEL-DPZ-HD CR mit metrischem Gewinde von M32 bis M63 von icotek sind für den Einbau in Lebensmittelverarbeitungs- und Verpackungsmaschinen sowie für Reinraumanwendungen entwickelt worden.
Bei der Entwicklung gemäß Hygienic Design Richtlinien wurde darauf geachtet, dass auf der Sichtseite der Kabeldurchführungsplatte keine Schmutznischen entstehen. Die Oberfläche wurde sehr glatt gehalten. Die Außenkontur hat einen Radius von 6 mm anstatt der geforderten 3 mm. Außerdem wird bei der KEL-DPZ-HD CR ein FDA-konformes Elastomer gemäß Lebensmittelzulassung 1935/2004/EG und (EU) 10/2011 eingesetzt. Mit der Signalfarbe Blau ist eine klare visuelle Farberkennung gegeben.
Es können mehrere Leitungen und Schläuche mit einem Durchmesserbereich von 3,2 mm bis 22,2 mm eingeführt und gem. IP65/66/67/68 abgedichtet werden. Ein wesentlicher Vorteil gegenüber Kabelverschraubungen ist die deutlich größere Packungsdichte sowie die Flexibilität des Kabeldurchmesserbereich. Die Fixierung erfolgt sehr einfach mittels Gegenmutter.
Die Produkte mit Artikelendung .600 sind auf Partikelemission für die Reinraumklasse 1 gemäß ISO 14644-1 geprüft und zertifiziert. Die für diese Produkte eingesetzten Werkstoffe wurden auf Ausgasung nach VOC/SVOC (ISO 14644-8; ISO 16000-6,-9,-11,-25, VDI 2083 Blatt 17) geprüft und zertifiziert.
Die Produkte mit der Artikelendung .601 sind auf Partikelemission für die Reinraumklasse 1 gemäß ISO 14644-1 geprüft und zertifiziert.
Vorteile
- Elastomer der Kabeldurchführungsplatte aus Material gemäß 1935/2004/EG, (EU) 10/2011
- FDA-konform
- Nach Hygienic Design Richtline (EHEDG) konstruiert
- Hygienisches Design – keine Schmutznischen
- Ecolab zertifiziert
- Sehr flache Bauweise
- Sehr glatte Oberfläche
- Sehr schnelle Montage
- Kabeldurchmesser von 3,2 bis 22,2 mm
- Sehr große Dicht-/Klemmbereiche
- Hohe Packungsdichte
- 2-fache Abdichtung der Leitungen (IP66/IP68)
- Passend auf metrische Standardausbrüche
- Reinigungsprozess reproduzierbar
- Sehr geringe Feuchtigkeitsaufnahme
- Hohe Beständigkeit gegen aromatische Lösungsmittel, Öle, Schmierfette, Mineralprodukte
- Keine Korrosion möglich da Kunststoffe verarbeitet wurden
- Wartungsfreiheit
